Die gelöste Gasanalyse (DGA) ist ein entscheidendes diagnostisches Instrument zur Beurteilung des Zustands von ölgefüllten Transformatoren. Als Lieferant von ölgefüllten Transformatoren ist es wichtig zu verstehen, wie oft DGA durchgeführt werden sollte, um den zuverlässigen Betrieb dieser kritischen Vermögenswerte sicherzustellen. In diesem Blog werden wir die Faktoren untersuchen, die die Häufigkeit von DGA beeinflussen und Empfehlungen basierend auf Best Practices der Branche geben.
Bedeutung der gelösten Gasanalyse
Ölgefüllte Transformatoren werden in Stromversorgungssystemen häufig verwendet, um die Spannungsniveaus zu verbessern oder abzusetzen. Das Isolieröl in diesen Transformatoren erfüllt zwei Hauptfunktionen: elektrische Isolierung und Wärmeablassung. Im Laufe der Zeit können sich jedoch das Öl und die festen Isolationsmaterialien aufgrund verschiedener Faktoren wie Wärmespannung, elektrischer Spannung und chemischen Reaktionen abbauen. Dieser Abbau kann zur Erzeugung von Gasen führen, die sich im Isolieröl auflösen.
DGA beinhaltet die Analyse der Konzentration dieser gelösten Gase im Öl, um potenzielle Fehler oder abnormale Bedingungen im Transformator zu erfassen. Durch die Überwachung des Gasspiegels und deren Trends im Laufe der Zeit können die Betreiber frühe Anzeichen von Problemen wie Überhitzung, Lichtbogen- oder Isolationsumbruch identifizieren. Dies ermöglicht eine rechtzeitige Wartung und Reparatur, verhindern kostspielige Ausfälle und Gewährleistung des sicheren und zuverlässigen Betriebs des Transformators.
Faktoren, die die Häufigkeit von DGA beeinflussen
Die Häufigkeit von DGA für einen mit Öl gefüllten Transformator hängt von mehreren Faktoren ab, einschließlich des Alters des Transformators, der Betriebsbedingungen und der Kritikalität. Hier sind einige wichtige Überlegungen:
1. Transformator Alter
Neuere Transformatoren haben im Allgemeinen ein geringeres Risiko für interne Fehler und erfordern möglicherweise weniger häufige DGA. Mit zunehmendem Alter des Transformators verschlechtern sich die Isolationsmaterialien jedoch allmählich und erhöhen die Wahrscheinlichkeit der Gaserzeugung. Daher benötigen ältere Transformatoren in der Regel häufigere DGA, um den Zustand der Isolierung zu überwachen.
2. Betriebsbedingungen
Transformatoren, die unter harten Bedingungen wie hohen Temperaturen, hohen Belastungen oder in verschmutzten Umgebungen operieren, sind anfälliger für den Abbau von Isolierungen und die Gaserzeugung. Diese Transformatoren benötigen möglicherweise häufigere DGA, um potenzielle Probleme frühzeitig zu erkennen. Andererseits können Transformatoren, die unter normalen Bedingungen arbeiten, ein geringeres Risiko von Fehlern haben und weniger häufig getestet werden.
3. Kritikalität des Transformators
Die Kritikalität eines Transformators bezieht sich auf seine Bedeutung im Stromversorgungssystem. Transformatoren, die für die zuverlässige Stromversorgung von entscheidender Bedeutung sind, z. Nicht kritische Transformatoren, wie sie in weniger wichtigen Anwendungen verwendet werden, können eine niedrigere Testfrequenz aufweisen.
4. Frühere DGA -Ergebnisse
Die Ergebnisse früherer DGA -Tests können auch die Häufigkeit zukünftiger Tests beeinflussen. Wenn die DGA -Ergebnisse normale Gasspiegel und stabile Trends zeigen, kann das Testintervall verlängert werden. Wenn die Ergebnisse jedoch einen abnormalen Gasspiegel oder zunehmenden Trends anzeigen, kann häufigere DGA erforderlich sein, um den Zustand des Transformators genau zu überwachen.
Empfohlene Häufigkeit von DGA
Basierend auf Branchenstandards und Best Practices sind die folgenden allgemeinen Empfehlungen für die Häufigkeit von DGA für ölgefüllte Transformatoren:
1. Neue Transformatoren
Für neue Transformatoren sollte innerhalb der ersten Monate des Betriebs eine anfängliche DGA durchgeführt werden, um eine Basisgaskonzentration festzulegen. Diese Grundlinie kann zum Vergleich in zukünftigen Tests verwendet werden. Nach dem ersten Test kann die DGA in den ersten Betriebsjahren jährlich durchgeführt werden.
2. Alterungstransformatoren
Mit zunehmendem Alter von Transformatoren sollte die Häufigkeit von DGA erhöht werden. Für Transformatoren zwischen 5 und 15 Jahren kann die DGA alle 1 - 2 Jahre durchgeführt werden. Für Transformatoren über 15 Jahre sollte die DGA mindestens jährlich oder häufiger durchgeführt werden, wenn die Betriebsbedingungen hart oder der Transformator kritisch sind.
3.. Transformatoren mit abnormalen DGA -Ergebnissen
Wenn die DGA -Ergebnisse einen abnormalen Gasspiegel oder zunehmenden Trends zeigen, können häufigere Tests erforderlich sein. In einigen Fällen können zusätzliche Tests wie Furananalyse oder partielle Entladungstests erforderlich sein, um die Ursache des Problems weiter zu untersuchen.
4.. Transformatoren, die unter harten Bedingungen operieren
Transformatoren, die unter harten Bedingungen wie hohen Temperaturen, hohen Lasten oder in verschmutzten Umgebungen arbeiten, sollten häufigere DGA aufweisen. Abhängig von der Schwere der Bedingungen kann die DGA alle 6 bis 12 Monate durchgeführt werden.
Unser Produktangebot

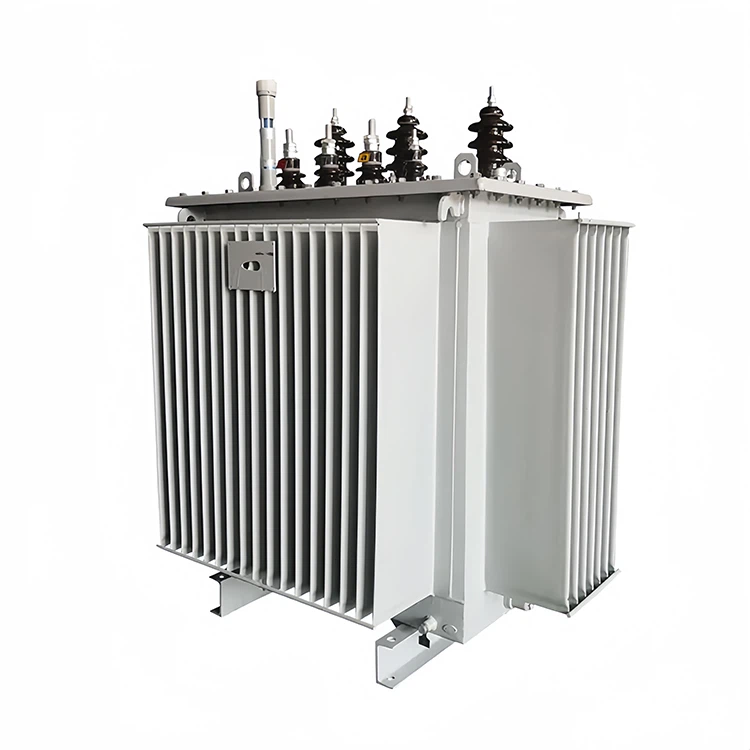

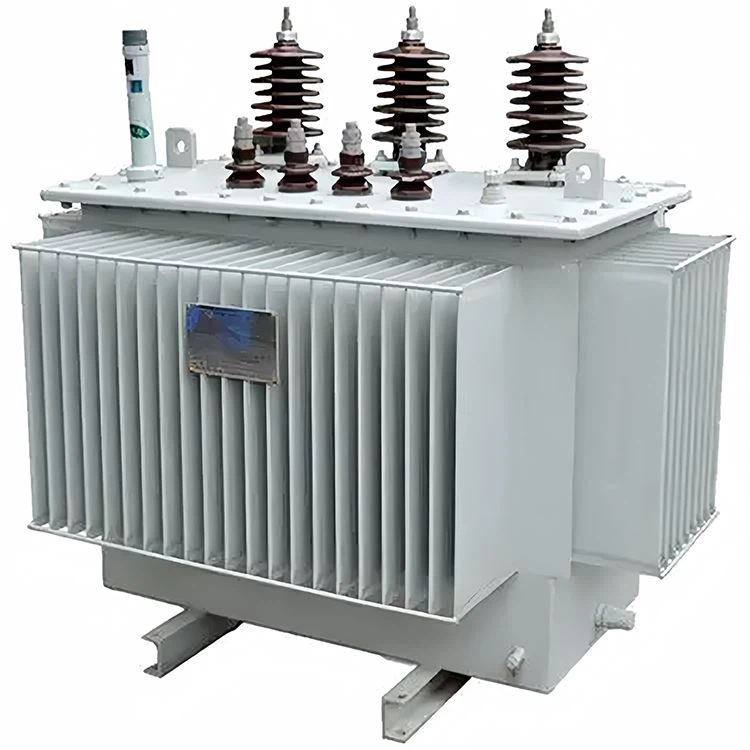

Als Lieferant von Öl gefüllter Transformator bieten wir eine breite Palette hochwertiger Transformatoren, einschließlichÖlverstärkte SteuertransformatorAnwesendOil-Air-Om-Pole-montierter Transformator, UndÖl-impolierter All-Copper-Transformator. Unsere Transformers sind so konzipiert und hergestellt, um die höchsten Branchenstandards zu erfüllen und eine zuverlässige Leistung und eine lange Lebensdauer zu gewährleisten.
Wir bieten auch umfassende After-Sales-Dienste an, einschließlich DGA-Tests und -analysen. Unsere erfahrenen Techniker können Ihnen helfen, die angemessene Häufigkeit von DGA für Ihre Transformatoren anhand ihres Alters, der Betriebsbedingungen und ihrer Kritikalität zu bestimmen. Durch die regelmäßige Überwachung des Zustands Ihrer Transformatoren können wir Ihnen helfen, potenzielle Probleme frühzeitig zu ermitteln und proaktive Maßnahmen zu ergreifen, um Fehler zu vermeiden.
Abschluss
Aufgelöste Gasanalyse ist ein wertvolles Instrument zur Beurteilung des Zustands von ölgefüllten Transformatoren. Die Häufigkeit von DGA sollte auf der Grundlage des Alters, der Betriebsbedingungen und der Kritikalität des Transformators bestimmt werden. Durch die Befolgung der Best Practices der Branche und die Durchführung von DGA in den entsprechenden Abständen können die Betreiber frühe Anzeichen von Problemen erkennen und den sicheren und zuverlässigen Betrieb ihrer Transformatoren sicherstellen.
Wenn Sie daran interessiert sind, unsere ölgefüllten Transformatoren zu kaufen oder weitere Informationen zu DGA-Tests und -analysen benötigen, können Sie sich gerne an uns wenden. Unser Verkaufsteam hilft Ihnen gerne bei Ihren Beschaffungsbedürfnissen und gibt Ihnen professionelle Beratung.
Referenzen
- IEEE-Leitfaden für die Interpretation von Gasen, die in ölgezogenen Transformatoren erzeugt werden, IEEE C57.104-2008.
- IEC 60599: 2015, mineralisch ölimprägnierte elektrische Geräte im Betrieb - Leitfaden zur Interpretation der Analyse der gelösten und freien Gase.
- EPRI -Bericht 1020976, gelöste Gasanalyse: Ein diagnostisches Instrument für Stromtransformatoren.
